FCD-Tech高穩定數字補償TCXO振蕩器產品應用與電氣特性
FCD-Tech高穩定數字補償TCXO振蕩器產品應用與電氣特性
如今的電子智能產品大多數都是比較小輕薄的,方便攜帶是一大重要賣點,相應的對各類電子零件的要求也更高了,荷蘭的FCD-Tech晶振公司是專門生產晶體和振蕩器的制造商,這種元器件是許多產品內部都會用到的,而且起到關鍵性的作用.為了跟上時代和科技的發展,FCD-Tech公司堅持自主研發,創新發展的道路,近期他們開發的一款數字補償型的溫補晶體振蕩器面世了,較適用于現在熱鬧的5G基站和其他5G設備.具有較高的頻率穩定性,可靠性,能使信號傳輸接收正常,抵抗惡劣的環境,在極端的周圍也能保持穩定的功能.
FBT0503是微型高穩定性SMD TCXO,尺寸為5x3.2x1.9mm.輸出選項:削波正弦波或HCMOS.這款微型SMDTCXO具有低相位噪聲,有多種選擇.為了在-40至+85℃的溫度范圍內保持出色的溫度穩定性(直到+/-0.1ppm),該TCXO溫補晶振使用數字補償(有多種可選的穩定性選項-請參見數據表).FBT0503在12KHz至5MHz范圍內具有13ps的低相位噪聲電平和低RMS抖動(通過E5052B).電源電壓為3.3V.
應用范圍:基站,儀器,合成器,SDH/SONET,醫療電子
特征:
小型封裝的高穩定性SMDTCXO(5032)
出色的溫度穩定性(數字補償的TCXO)
輸出:削波正弦波或HCMOS
低相位噪聲TCXO晶振,低RMS抖動
溫度范圍廣
頻率范圍:10至40MHz
微型高穩定性SMDTCXO-削波正弦波或LVCMOS
訂購代碼:
|
型號 |
輸出水平 |
電源電壓 |
工作溫度 |
穩定性 |
調諧 |
頻率(MHz) |
|
FBT0503 |
C:正弦波 H:HCMOS |
3:3.3Vdc |
C:‐20℃~+70℃ I:‐40℃~+85℃ |
507:0.5ppm 207:0.2ppm 107:0.1ppm 508:0.05ppm |
N:不調諧 A:5ppm B:7ppm C:12ppm |
頻率(MHz) |

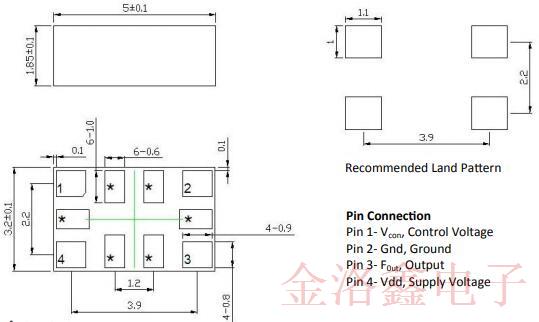

封裝尺寸圖:
注意:
1.帶“*”的引腳用于工廠測試
2.如果不使用Vcon,保持引腳1不連接.

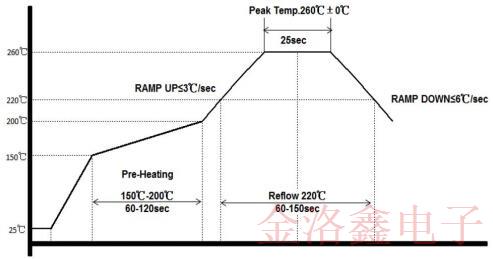

紅外回流曲線
建議紅外回流:
器件采用無鉛環氧樹脂制造,可以經受圖中所示的標準無鉛紅外回流條件.
這顆超高性能的TCXO振蕩器已開始投入到市場,在通訊和網絡應用領域得到廣泛的使用,以上參數是FBT0503系列的標準規格,如有其他特殊的要求,可聯系金洛鑫電子0755-27837162,我們將為你與原廠協商,提供近乎完美的產品方案.每一位客戶的支持和信任,就是每一位金洛鑫人工作的動力,細心的服務,原廠原裝的正品,你值得擁有!
