3分鐘帶你探索西鐵城CS325S24000000ABJT晶振編碼的意義
3分鐘帶你探索西鐵城CS325S24000000ABJT晶振編碼的意義
當說起西鐵城的時候大家腦海里,第一時間想到的可能是他們的石英手表與機械手表,シチズンファインデバイス株式會社生產的手表,確實是國際大品牌,從1959年成立開始,西鐵城集團是從一家鐘表組裝和手表零件工廠做起的,直到1975才成立一個新部門,專門研發和生產手表用的音叉晶體系列.并且在電子元器件行業里,西鐵城晶振是其中的佼佼者,并且在我國的鄭州和蘇州都建立了分工廠,西鐵城同時量產32.768K和MHz系列的石英晶體,雖然型號不多,但大部分都是市場上銷量比較好的.
如今的科技是越來越日新月異,這幾年西鐵城集團也在不斷的提升自己的生產技術,研發更利于提高石英晶振品質與穩定性的工藝,西鐵城晶體的加工,超精密精細加工,表面處理,熱處理,薄膜等技術是業界里做得比較好的,保障了石英晶體和石英振蕩器產品的質量,擁有大批量生產的能力,可滿足國內外供應的需求.西鐵城品牌被廣泛使用的型號主要有CM315D晶振,CM315晶振,CFS-206晶振,CM130晶振,CM200C晶振,CS325S晶振等.

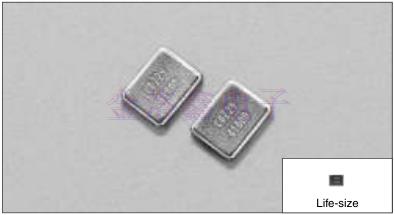

舉例的這些型號中前幾個都是KHz系列的,最后一個CS325晶振才是MHz的,因為シチズンファインデバイス株式會社量產的32.768K系列產量比較大,MHz系列的比較少,但這顆3225mm晶振每年為西鐵城集團帶來不小的收益,因此今年來為大家分析下CS325晶振的原廠編碼.
西鐵城MHz系列原廠編碼:
|
CS325S24000000ABJT |
CS325S |
MHz Crystal |
|
CS325S25000000ABJT |
CS325S |
MHz Crystal |
|
CS325S27000000ABJT |
CS325S |
MHz Crystal |
|
CS325S16000000ABJT |
CS325S |
MHz Crystal |
|
CS325S28636300ABJT |
CS325S |
MHz Crystal |
|
CS325S13560000ABJT |
CS325S |
MHz Crystal |
|
CS325S18432000ABJT |
CS325S |
MHz Crystal |
|
CS325S13000000ABJT |
CS325S |
MHz Crystal |
|
CS325S27000000EEQT |
CS325S |
MHz Crystal |
|
CS325S33333300ABJT |
CS325S |
MHz Crystal |
|
CS325S20500000ABJT |
CS325S |
MHz Crystal |
|
CS325S19200000EEQT |
CS325S |
MHz Crystal |
在此之前問大家一個問題,您了解什么是晶振的原廠編碼及其意義嗎?有許多采購或者工程,在咨詢日系的石英晶振時,會問到他們咨詢的那顆料的編碼代表什么意思.其實對于外行人來說,是很難完全弄懂晶振原廠編碼的,所謂的原廠編碼,說簡單點就是產品的零件編號,并不容易解釋,但既然有客戶在問了,金洛鑫電子就為大家探索下編碼的含義.

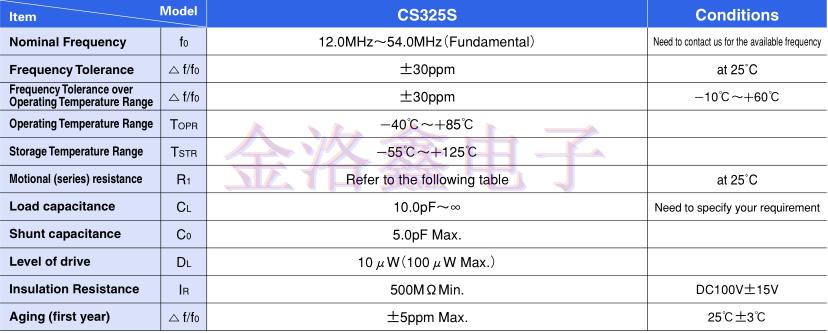

我們來看下CS325S24000000ABJT晶振這顆料,從前面的開頭來看就是我們剛剛提到那顆西鐵城3225封裝的料號,后面的數字代表的是頻率,這款貼片晶振的標準頻率范圍是12.000MHz~54.000MHz,編碼是將這個料號的參數細化了.因為西鐵城晶振的規格書都是一個料號一個系列的,里面包含這顆晶振所有的規格,我們可以通過原廠編碼得知這顆料具體的參數指標,這就是為什么用戶需要原廠編碼的原因.
我們再來看看,CS3225壓電石英晶體的常規頻率公差是±30ppm,但是如果有其他的要求,可以聯系供應商與原廠協商定制,通常像西鐵城晶振這樣的大規模制造商,都可以接受定制,并給出合理的方案.后面的字母A代表的就是精度,這個料號的可以達到高精度的要求,從±5ppm,±10ppm,±15ppm,±20ppm,±25ppm,±30ppm,±50ppm到±100ppm都可以選擇.再往后的字母B指的是溫度頻率工作溫度范圍內的頻率公差,當溫度超過范圍內指定的精度也會隨之而變化.J這個字母代表的是負載電容,常用的負載電容主要有10PF,12PF,15PF,16PF,18PF,20PF等.最后那個字母T則是石英晶振編帶包裝的單位,像這種3225小尺寸的封裝,包裝數量通常是3000pcs/盤的.
CITIZEN FINEDEVICE CO.,LTD.無源晶體與有源晶振的料號只有幾十款,在眾多日系品牌中不算多,但是每一顆晶體晶振,西鐵城公司都在用心的生產,產品符合高精度,高品質,低功耗,成本合理的要求,因此被廣泛的應用到各行各業的生產制造中去.如需采購或咨詢,可聯系0755-27837162,金洛鑫電子將竭誠為您服務!
