Crystek Corporation公司4800MHz壓控振蕩器采購指導
Crystek Corporation公司4800MHz壓控振蕩器采購指導
VCXO是電壓控制晶體振蕩器的英文簡稱,顧名思義就是擁有電壓控制功能的一種頻率元器件,是目前比較常用的一種有源器件,因為有較大的需求量,世界范圍內許多從事晶振生產和銷售的工廠或企業,都會開發和制造VCXO振蕩器系列產品.Crystek Corporation公司是美國名列前茅的一家頻率控制元器件制造商,VCXO系列是其主打產品,近期Crystek晶振公司新發布了一款擁有超高頻率4800.000MHz的電壓控制振蕩器,以下內容是關于該系列的介紹,以及采購的參數向導.

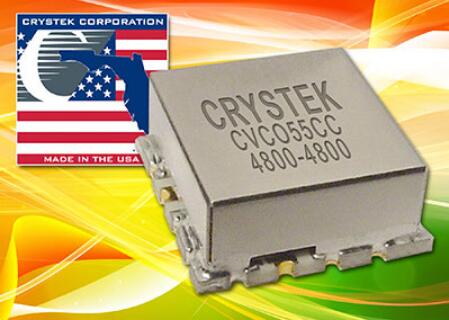

總部位于美國佛羅里達州邁爾斯堡的Crystek晶振公司,近期發布了一款CVCO55CC-4800-4800VCO(電壓控制振蕩器)在4800MHz下工作,控制電壓范圍為0.5V至4.5V.該VCO具有-102dBc/Hz@10kHz偏移,并具有出色的線性度.輸出功率通常為+4dBm.
型號CVCO55CC-4800-4800在美國設計制造,采用行業標準的0.5x0.5英寸SMD晶振封裝.輸入電壓為5V,典型電流消耗為30mA.上拉和下推分別最小化到4MHz和1MHz/V.二次諧波抑制通常為-15dBc.CVCO55CC-4800-4800非常適合在數字無線電設備,固定無線接入,衛星通信系統和基站等應用中使用.
規格參數表:
|
性能規格 |
MIN |
TYP |
MAX |
UNITS |
|
較低的頻率: |
|
|
4800 |
MHz |
|
上限頻率: |
4800 |
|
|
MHz |
|
調諧電壓: |
0.5 |
|
4.5 |
VDC |
|
電源電壓: |
4.75 |
5.0 |
5.25 |
VDC |
|
輸出功率: |
+2.0 |
+4.0 |
+6.0 |
dBm |
|
電源電流: |
|
30 |
|
mA |
|
諧波抑制:(第二諧波) |
|
-15 |
-10 |
dBc |
|
推動: |
|
1.0 |
|
MHz/V |
|
拉動,所有階段: |
|
4.0 |
|
MHzpk-pk |
|
調整靈敏度: |
|
15 |
|
MHz/V |
|
相位噪聲@10kHz偏移: |
|
-102 |
-100 |
dBc/Hz |
|
相位噪聲@100kHz偏移: |
|
-122 |
-120 |
dBc/Hz |
|
負載阻抗: |
|
50 |
|
Ω |
|
輸入電容: |
|
10 |
|
pF |
|
工作溫度范圍: |
-40 |
|
+85 |
℃ |
|
儲存溫度范圍: |
-45 |
|
+90 |
℃ |
如有其他規格要求,請及時聯系晶振供應商反饋

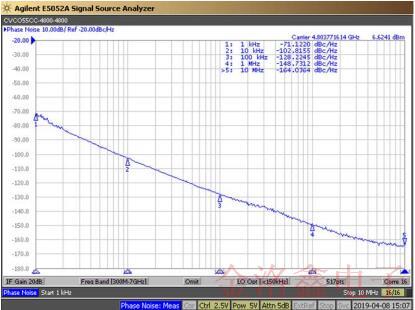

相位噪聲(1Hz帶寬,典型值)

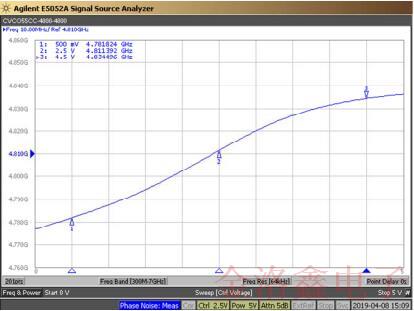

調諧曲線(典型值)

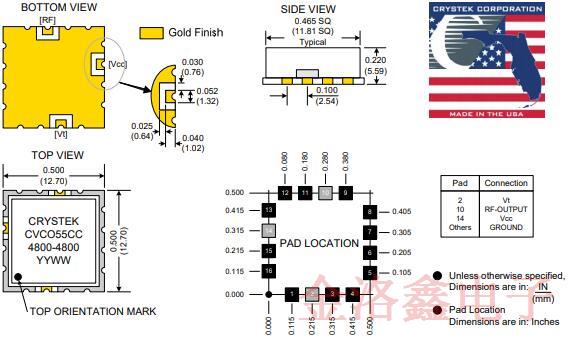

封裝尺寸圖
除非另有規定,尺寸單位為:英寸(毫米)
焊盤位置尺寸單位:英寸

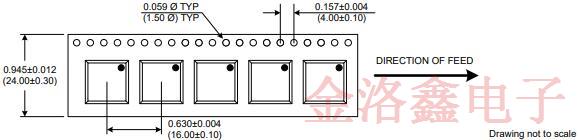

磁帶和卷軸
產品控制:
|
Crystek零件編號: |
CVCO55CC-4800-4800 |
發布日期: |
09-Mar-2020 |
|
修訂級別: |
C |
負責人: |
C.Vales |
